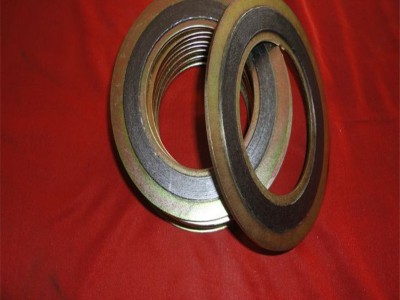

金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件
纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
纏繞片墊片分四種形式：基本型纏繞墊片（G2121）、帶內環型纏繞墊片（G2122）、帶外環型纏繞墊片（G2123）、帶內外環型纏繞墊片（G2124）。
|
| 金屬纏繞墊片的種類： |
| 種類 |
厚度 |
| 基本型（G2121）纏繞墊片 |
3.2 |
4.5 |
| 帶內環（G2122）纏繞墊片 |
|
4.5 |
| 帶外環（G2123）纏繞墊片 |
|
4.5 |
| 帶內外環（G2124）纏繞墊片 |
|
4.5 |
|
| 金屬纏繞墊片的結構材料： |
| 填充料 |
鋼帶 |
內環 |
外環 |
| 石棉纏繞 |
SUS 304 |
碳鋼 |
碳鋼 |
| 石墨纏繞 |
SUS 316 |
SUS 304 |
SUS 304 |
| 四氟纏繞 |
SUS 316L |
SUS 316 |
SUS 316 |
| |
|
SUS 316L |
SUS 316L |
| 填充料 |
溫 度(°C) |
最大操作壓力(kg/cm2) |
| 石墨纏繞 |
-200~550 |
250 |
| 石棉纏繞 |
-150~450 |
100 |
| 四氟纏繞 |
240~260 |
100 |
|
| 下表用于對內環及纏繞金屬的材質選擇： |
| 商品名 |
AISI |
硬度(HB/HV) |
溫度(°C) |
| 不銹鋼 304 |
304 |
130~180 |
-250~+550 |
| 不銹鋼 316 |
316 |
130~180 |
-100~+550 |
| 不銹鋼 316L |
316L |
130~190 |
-100~+550 |
|
 外環通常由經防腐蝕處理的碳鋼組成。 |
| 法蘭種類及纏繞墊片形式： |
| 法蘭種類 |
纏繞墊片形狀 |
| 平面法蘭 |
僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 |
| 凸面法蘭 |
僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 |
| 凹凸法蘭 |
基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
| 槽法蘭 |
基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
| 平面和凹槽法蘭 |
基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
|
| 纏繞墊片厚度公差： |
| 項目 |
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.24 |
|
| 下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）： |
| |
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=160000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600 |
>34" and <=60" |
|
0-2.2 |
|
| 注：另外，我們也可以根據JIS,JPI標準或客戶要求生產. |
| 金屬纏繞墊片主要技術參數： |
| 纏繞墊片系數 |
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa |
|
