纏繞式墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。

金屬纏繞墊片-石墨墊片用途

適用于介質不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

纏繞墊片結構形式及代號和使用法蘭類別：

舉例解答：

DN50(墊片通徑)

PN2.5（墊片壓力,相當于25kg的壓力）

D1221 說明這個墊片是帶內外環的,是碳鋼內外環 304的鋼帶 石墨填充

金屬石墨纏繞墊 （兩種方法測尺寸）

1：用卡尺（普通尺子也行）測量墊片的內徑和外徑,再加上一個墊片的厚度就可以了,一般墊片的厚度是3.2mm和4.5mm。

2：有了墊片的通徑和壓力,就可以根據標準在書上查出來,一般的標準是HG20610或者是國標的GB4622.2。

金屬纏繞墊片標準：

1.金屬纏繞墊片的國外制造標準：

ASME B 16.20

ASME B 16.5

ASME B 16.47 A(B)

BS EN1092

JIS，和NF等。

2.國內標準：

HG/T20610-2009鋼制管法蘭用纏繞式墊片化工部歐洲體系

HG/T20631-2009鋼制管法蘭用纏繞式墊片化工部美洲體系

GB/T4622.2-97纏繞式墊片管法蘭用墊片尺寸國家標準

JB/T4719-92管殼式換熱器用纏繞墊片機械部標準

JB/T90-2015管路法蘭用纏繞式墊片機械部標準

JB/T4705-2000壓力容器法蘭用纏繞式墊片

金屬纏繞墊片的選型

在選擇金屬纏繞墊片的時候，根據法蘭標準確定墊片標準，通常墊片標準配合法蘭標準選擇，首先要掌握根據所密封介質的工況壓力、法蘭的標準和類型，規定好所選金屬纏繞墊片的結構類型、壓力等級；再根據所密封介質的工況溫度、化學腐蝕特性，來選擇能適用的金屬纏繞帶材料和非金屬填料材料，原則上要選擇能耐工況溫度和腐蝕的金屬和非金屬材料；最后根據法蘭公稱通徑和結構選擇相應的墊片尺寸，按照標準規定的標注示例來標注自己所選的墊片，就可以確定了選型；如果是非標的纏繞墊片，所要確定的是金屬和非金屬的材料，再者是墊片的結構尺寸厚度，同時還要考慮的因素包括：足夠的墊片應力保證密封、防止過度壓縮墊片所設計的安裝結構（一般由兩個配合法蘭的結構尺寸確定）、大型墊片安裝的安全特性、非標墊片結構對整體設備結構成本影響等；

金屬纏繞墊片使用注意事項

1、密封墊片與法蘭密封面應清洗干凈，不得有任何影響連接密封性能的劃痕、斑點等缺陷存在。

2、密封墊片外徑應比法蘭密封面外小，密封墊片內徑應比管道內徑稍大，兩內徑的差一般取密封墊片厚度的2倍，以保證壓緊后，密封墊片內緣不致伸入容器或管道內，以免妨礙容器或管道中流體的流動。

3、密封墊片必須安放在法蘭的正中心，這點對于凸肩法蘭尤其重要;

4、安裝密封墊片必須保證均勻對稱的緊固連接螺栓;但不應擰一次就達到設計值。一般至少應循環2～3次，以便密封墊片應力分布均勻。

5、在閥門管道系統運行一周期后，檢查和重新校正連接螺栓的扭矩;

6、為保證密封墊片使用壽命，請不要使用液體或金屬基體的防粘劑或潤滑劑。

7、管道如有泄漏，必須降壓處理后再更換或調整安裝密封墊片。

金屬纏繞墊片安裝注意事項

1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。

2、基本型墊片最好不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。

3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片最好加裝合理材料的內環。

4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效。

以上就是關于金屬纏繞墊片標準、規格尺寸、用途、選型、安裝使用注意事項的介紹，金屬纏繞墊片提供了一種能在操作溫度和壓力波動下使用的低成本密封。多層金屬和填充物纏繞所形成的密封隔墊有效地減少了可能發生的泄漏。金屬纏繞墊片是用成型的金屬帶和軟的填充材料交替纏繞制成的。當放在兩個法蘭之間被壓縮后就形成了非常有效的密封。

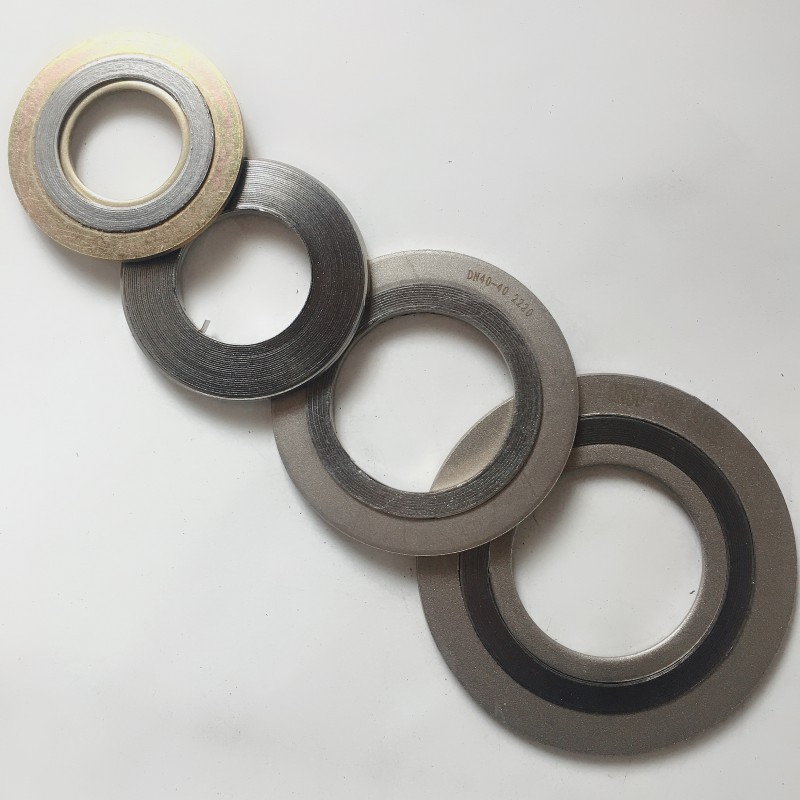

金屬纏繞墊片-石墨墊片
