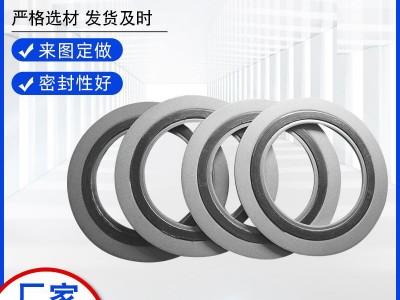

金屬纏繞墊片 鵬諾PN1000

金屬纏繞墊片 目前應用較廣泛的一種密封墊片，為半金屬密封墊片中回彈性較好的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中。

金屬纏繞墊片性能特點：能耐高溫、高壓和適應超低溫或真空下的條件使用，對墊片接觸的法蘭密封面的表面精度要求不高,拆裝便捷。

纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。

纏繞墊常用材料:

1.帶內外環纏繞墊金屬帶

A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。

B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷

C.不銹鋼的硬度值 HV≤200

2.帶內外環纏繞墊非金屬帶?

A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。

B. 特制石棉燒失量必須≤25%

C. 非金屬帶的氯離子含量≤100PPM

D.各類介質及各種非金屬帶的推薦使用溫度及壓力

技術標準:

1. 金屬纏繞墊片的國外制造標準有:

ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等

2 .國內標準有

HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系

HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系

GB/T4622.2-2013 纏繞式墊片 管法蘭用墊片尺寸 國家標準

JB/T4719-92  管殼式換熱器用纏繞墊片 機械部標準

JB/T90-94 管路法蘭用纏繞式墊片 機械部標準

JB/T47025-2013 壓力容器法蘭用纏繞式墊片 機械部標準

SH3407-2012管法蘭用纏繞式墊片
